Estándar de aislador sísmico (SIS)
Descripción general

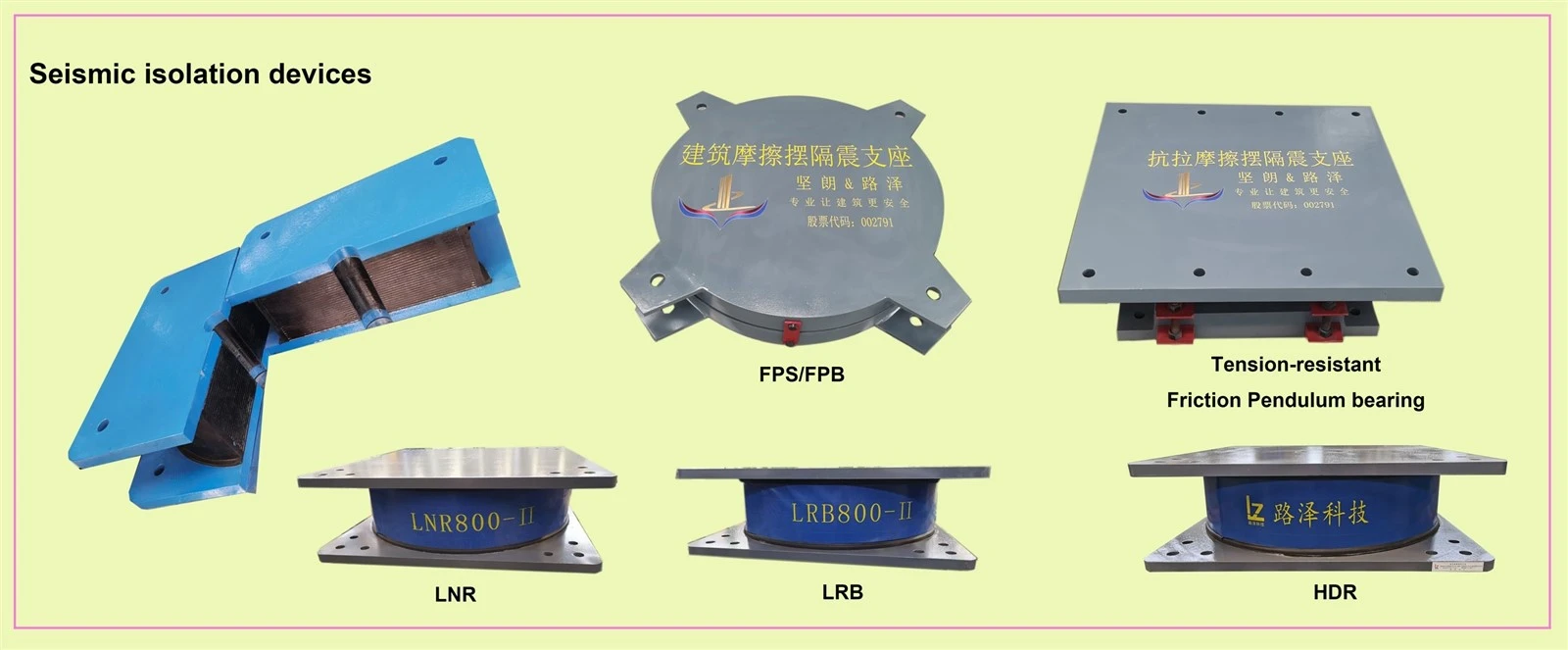

ElEstándar de aislador sísmico (SIS)es una especificación de producto de aislador profesional desarrollada por expertos de UC Berkeley, actualizada en 2022. Es totalmente compatible conASCE 7yAASHTOcódigos de diseño de edificios y puentes, sirviendo como el único estándar de aislador sísmico dedicado que cumple con los requisitos de confiabilidad estructural de ASCE. Se aplica atodo tipo de soportes de aislamiento sísmicoy establece reglas unificadas para la confiabilidad de los materiales, propiedades mecánicas, capacidades de carga y pruebas-a escala completa.
Propósito central y objetivo de desempeño
SIS pretende lograrfuncionalidad continua después de un terremotopara instalaciones críticas. Su objetivo es controlar los daños causados por terremotos en2% del costo de reemplazo del edificio con 90% de confiabilidad, superando con creces el objetivo básico-de prevención de colapsos de los capítulos 11 a 22 de la norma ASCE 7 convencional. A diferencia del diseño de código ordinario que sólo garantiza la "ocupación inmediata", el SIS garantiza que los edificios y las instalaciones clave permanezcan en pleno funcionamiento después de fuertes terremotos.
Ventajas técnicas clave frente a ASCE 7 Capítulo 17
Los aisladores SIS adoptan1/3–1/2 rigidez lateral y amortiguaciónen Terremoto de diseño;
Proporcionar2 a 3 veces la resistencia al corte y la capacidad de desplazamientobajo Terremoto Máximo Considerado (MCE);
El margen de rigidez lateral estructural es 8 veces mayor, el margen de resistencia lateral alcanza 1,33 veces;
Los aisladores que sólo cumplen con los criterios mínimos de ASCE 17 tienen un40% de probabilidad de colapso según FEMA P695, 16 veces el límite de falla del 2,5% para estructuras críticas;
La capacidad de corte requerida por SIS es4 a 6 veces mayorque el Eurocódigo EN15129, mientras que los aisladores EN1512 tienen más del 90% de riesgo de colapso.
Criterios de diseño obligatorios
Factor de modificación de la respuesta sísmica fijado enR=1.0;
Deriva lateral estructural principal Menor o igual a 0,003 veces la altura;
Aceleración espectral del suelo limitada a0.30g(rango de período de 0,05 a 3 s);
Fuerza de diseño sísmico no-estructural fijada enFp=0.4Wp;
Desarrollado y calibrado en base a datos sísmicos reales de 235 hospitales-con pérdidas funcionales y 105 hospitales en pleno funcionamiento en todo el mundo.
Ámbito de aplicación
Todos los aisladores sísmicos de edificios nuevos y modernizados;
ASCE Riesgo Sísmico Categoría IVinstalaciones esenciales (hospitales, centros gubernamentales);
Categoría de diseño sísmico altaD / E / Fedificios;
Puentes con categoría de rendimiento sísmico AASHTO B/C/D, que permiten la adopción de reglas de diseño de Categoría A;
Instalaciones industriales y grandes edificios públicos que adoptan sistemas estructurales de baja-ductibilidad.
Sistema de calificación y pruebas estándar
SIS establece marcos de prueba completos:
Pruebas de calificación del fabricante: Al menos 20 modelos de aisladores probados en 3 laboratorios independientes confiables, incluidas pruebas de mesa vibratoria multi-direccional-, simulación de envejecimiento y entorno, pruebas de abrasión y contaminación de superficies deslizantes;
Pruebas de capacidad (C1–C6): Verifique el desplazamiento lateral último, la resistencia al corte, la capacidad de elevación/tensión y el rendimiento de rotación bajo la combinación de carga MCE;
Pruebas de propiedades dinámicas (P1–P9): carga de múltiples-ciclos que cubren el micro-desplazamiento del servicio y el desplazamiento sísmico de diseño;
Pruebas de control de calidad 100% de fábrica: Cada aislador debe pasar-una inspección de rendimiento de ciclo completo con trazabilidad completa;
Estrictos requisitos de vida útil de 50 años, resistencia al envejecimiento, resistencia al fuego y durabilidad ambiental.
Requisitos del fabricante y del ingeniero
Los fabricantes de aisladores deben mantenerNorma ISO 9001certificación y declaración formal de cumplimiento del SIS;
Nombrar dedicadoIngeniero de Aislamiento Sísmicocon un mínimo de 10 años de experiencia en la industria, asumiendo total responsabilidad legal y técnica;
Prohibir el préstamo de datos de prueba-de terceros; los aisladores de caucho de alta-amortiguación (amortiguación>2%) no están aprobados por SIS debido a su rendimiento inestable con el tiempo;
Los fabricantes que incumplan-repetidamente serán descalificados durante 20 años.
Análisis estructural y reglas de diseño
debe adoptarFuerza lateral equivalente + Análisis del historial de respuesta; el método del espectro de respuesta por sí solo no es aceptable;
Adopte una combinación de carga SIS exclusiva: 1.0D + 0.5L + 1.0Eh + 1.0Ev + 0.2S;
Permitir que todos los sistemas sísmicos de Categoría C de ASCE 7 Tabla 12.2-1 se utilicen en zonas de alta actividad sísmica D/E/F;
Requiere consideración del gran efecto de desplazamiento P-Δ y la influencia de la carga vertical excéntrica;
La diferencia de asentamiento vertical de los aisladores adyacentes está limitada a 1/340 del espaciamiento.
Puente y disposiciones especiales
SIS proporciona criterios independientes de funcionalidad continua para puentes;
Las juntas de expansión de puentes y tuberías deben reservar 1,1 veces el desplazamiento MCE más el margen de deformación térmica;
SIS se aplica a las modernizaciones de aisladores de puentes, pero no al rediseño estructural de puentes existentes.
