Introducción integral a la recomendación para el diseño de edificios aislados de base.

Recomendación para el diseño deEdificios aislados de base(Título chino: 隔震结构设计), compilado por el Instituto de Arquitectura de Japón (AIJ) y traducido por Liu Wenguang con revisión de Feng Demin, fue publicado por primera vez por Earthquake Press en diciembre de 2005. Como obra histórica eningeniería de aislamiento sísmico, este libro presenta sistemáticamente los principios de diseño, detalles técnicos, casos prácticos y datos de respaldo debase-edificios aislados, que sirve como referencia central para ingenieros estructurales, investigadores y estudiantes de todo el mundo-especialmente aquellos enregiones-propensas a terremotoscomo Japón, Estados Unidos y Europa.

El libro está estructurado en cuatro partes, cada una con un claro posicionamiento funcional:

1. Parte 1: Diseño deEstructuras aisladas de base: Se centra en conceptos fundamentales, incluidas las características deestructuras aisladas, descripción general dedispositivos de aislamiento, principios generales de diseño, movimiento del suelo de entrada y diseño estructural. Sienta las bases teóricas para el diseño práctico.
2. Parte 2: Volumen explicativo: Profundiza la comprensión de tecnologías clave, como la eficacia deestructuras aisladas,diseño derodamientos de aislamiento (e.g., rodamientos de caucho laminado), evaluación del desempeño de amortiguadores y predicción del movimiento del suelo.
3. Parte 3: Ejemplos de diseño: Proporciona 7 casos prácticos (p. ej., rascacielos de oficinas, hospitales, centros de datos) para demostrar cómo aplicar métodos teóricos a escenarios del mundo real-, incluidas soluciones para cimientos de suelo blando ymodernización sísmicade edificios existentes.
4. Parte 4: Volumen de datos de diseño: Ofrece parámetros técnicos detallados pararodamientos de aislamiento, amortiguadoresy movimiento del suelo, incluidas las propiedades de los materiales, los cálculos de rigidez y los métodos de prueba de rendimiento-esenciales para un diseño preciso.

El libro enfatiza que el desempeño debase-edificios aisladosdepende principalmente dedispositivos de aislamientoydisipación de energíacomponentes. A continuación se muestra una introducción detallada a los productos principales, sus mecanismos de trabajo y criterios de diseño.

2.1 Rodamientos de aislamiento

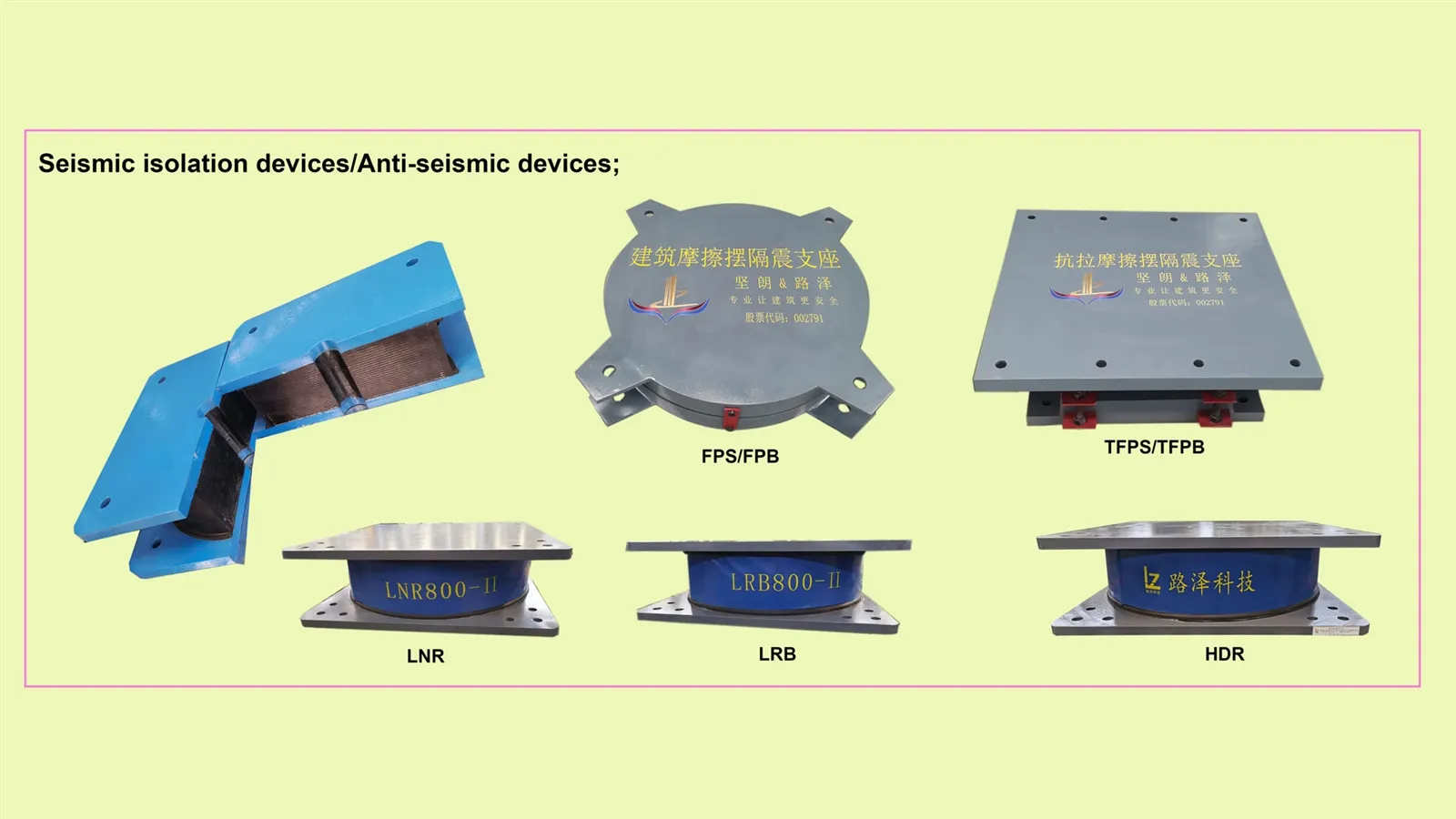

Cojinetes de aislamientoSon el núcleo de la capa de aislamiento, responsables de soportar cargas verticales y desacoplar el movimiento sísmico horizontal. El libro se centra en tres tipos principales:

2.1.1 Rodamientos de caucho laminado

Compuestos por capas alternas de placas de caucho y acero, presentan una alta rigidez vertical y una baja rigidez horizontal-lo que les permite aislar el movimiento sísmico horizontal y al mismo tiempo soportar de manera estable el peso del edificio. Se clasifican en tres subtipos según su funcionalidad:

1. Rodamientos de caucho natural (NRB): Utilice caucho natural con excelente elasticidad y baja amortiguación. Requieren combinarse con amortiguadores independientes para absorber la energía sísmica.
2. Cojinetes de caucho de alta-amortiguación (HDRB): Mezcla caucho natural/sintético con aditivos que mejoran la amortiguación-(p. ej., negro de humo). Integran funciones de resorte y amortiguación, eliminando la necesidad de amortiguadores adicionales. Sin embargo, su rigidez y amortiguación son sensibles a la temperatura y la deformación (por ejemplo, la relación de amortiguación equivalente disminuye al aumentar la temperatura).
3. Plomo-Cojinetes de caucho con núcleo (LRB): Inserte un núcleo de plomo en el centro deNRB. El núcleo de plomo cede plásticamente bajo el movimiento sísmico para absorber energía, formando una curva histerética bilineal estable. Especificaciones clave: límite elástico y rigidez posterior a la fluencia; El diámetro del núcleo de plomo suele ser del 10 al 20% del diámetro del rodamiento.

2.1.2 Cojinetes deslizantes

Confíe en el deslizamiento entre materiales (p. ej., PTFE y acero inoxidable) paraaislar el movimiento sísmico, utilizando la fricción para disipar energía. Se dividen en:

1. Cojinetes deslizantes rígidos: Falta de fuerza de recuperación elástica; Se utiliza principalmente para componentes de carga baja-(p. ej., escaleras). Requieren combinación con elementos elásticos (p. ej.,NRB) para restaurar la posición después de un terremoto.
2. Transportes deslizantes elásticos:Combina una capa deslizante con un cojinete de caucho laminado. La capa de caucho proporciona elasticidad de deformación pequeña-, mientras que la capa deslizante aísla los grandes movimientos sísmicos. El coeficiente de fricción es crítico-normalmente entre 0,02 y 0,12 para combinaciones de PTFE-acero inoxidable.

2.2 Amortiguadores

Suplemento amortiguadoresrodamientos de aislamientoabsorbiendo energía sísmica y limitando el desplazamiento de la capa de aislamiento. El libro los clasifica basándose endisipación de energíamecanismos:

2.2.1Amortiguadores histeréticos

Disipar energíapor deformación plástica de los metales o por fricción:

1. Amortiguadores de barra de acero: Utilice la deformación plástica del acero dulce; Las curvas histeréticas tienen forma-de huso. Tienen una gran durabilidad pero requieren una gran deformación para ejercer efectos.
2. Amortiguadores de plomo: Confíe en el flujo plástico del plomo; características histeréticas estables y baja sensibilidad a la temperatura. La fuerza de rendimiento se puede ajustar cambiando el diámetro del cable.
3. Amortiguadores de fricción: Utilice fricción entre superficies de contacto (p. ej., placas de acero cargadas con resorte-). Las curvas histeréticas son rectangulares, adecuadas para terremotos pequeños-a-moderados.

2.2.2 Amortiguadores viscosos

Disipar energía mediante resistencia viscosa de fluidos o materiales viscoelásticos:

1. Amortiguadores de aceite: Utilice resistencia al flujo de fluido en una estructura de cilindro-de pistón. La fuerza de amortiguación es proporcional a la velocidad. Son eficaces para movimientos sísmicos de períodos-largos.
2. Amortiguadores Viscoelásticos:Utilice la deformación por cizallamiento de materiales viscoelásticos (p. ej., mezclas de caucho). Trabajan bajo pequeñas deformaciones, lo que los hace adecuados para el control de vibraciones del viento y pequeños terremotos.

Los métodos de diseño del libro se basan en los estándares japoneses, pero para su aplicación global, es fundamental compararlos con los códigos estadounidenses y europeos. A continuación se muestra una comparación de las disposiciones principales (se proporciona una tabla detallada de Excel por separado, que enumera las diferencias cláusula-por-cláusula).

3.1 Filosofías de diseño fundamentales

3.2 Diseño del movimiento del suelo

1, Japón:

Utiliza "espectro de energía" (valor equivalente de velocidad) para caracterizar el movimiento del suelo, considerando componentes de período-largo (crítico para estructuras de aislamiento con períodos de 3 a 5 s).

Requiere considerar la entrada de movimiento del suelo bidireccional; la energía total es la suma de los componentes NS y EW.

2, U.S.:

Adopta el "espectro de respuesta de diseño" (ASCE 7) con 5% de amortiguación; se ajusta a la clase del sitio (A–F) y al nivel de peligro sísmico (S)_DS, S_D1).

Paraestructuras de aislamiento, exige al menos 3 registros de movimiento del suelo (2 históricos, 1 sintético) para el análisis del historial temporal.

3, Europa:

Define "espectro de diseño elástico" y "espectro de diseño inelástico"; La clasificación del sitio se basa en la velocidad promedio de la onda de corte.

Considera zonas de riesgo sísmico (Z1–Z3) y clases de importancia de construcción (I–IV); ajusta los parámetros de movimiento del suelo en consecuencia.

3.3 Requisitos de rendimiento del dispositivo de aislamiento

1, Rodamientos de caucho laminado:

Japón (AIJ): Requiere S_1 > 30 , S_2 > 5 ; tensión de compresión máxima-a largo plazo Inferior o igual a 15 N/mm²; Deformación de corte Inferior o igual al 250 % en caso de terremotos poco frecuentes.

EE. UU. (FEMA 356): exige pruebas de carga cíclicas para prototipos; desviación de rigidez horizontal Menor o igual a ±15%; Prueba de durabilidad por 50 años de servicio.

Europa (Eurocódigo 8): especifica S_1, S_2; tensión de compresión Inferior o igual a 20 N/mm²; Deformación de corte Menor o igual al 200% para HDRB.

2, Amortiguadores:

Japón: Requiere capacidad de absorción de energía de amortiguación mayor o igual a 1,5 veces la energía sísmica de entrada de diseño.

EE. UU.: Para amortiguadores histeréticos, exige pruebas de fatiga (mayores o iguales a 200 ciclos en el desplazamiento de diseño).

Europa: requiere pruebas dinámicas para verificar la relación de amortiguación y las características de desplazamiento de fuerza-a diferentes velocidades.

3.4 Métodos de análisis estructural

1, Japón:

Promueve el "análisis envolvente" (método simplificado basado en la conservación de energía) para el diseño preliminar; utiliza análisis de historial-de tiempo para la verificación.

Para la torsión, se supone que la estructura superior es un cuerpo rígido para simplificar el cálculo.

2, U.S.:

Requiere análisis del historial-de tiempo para todosestructuras de aislamiento; modela dispositivos de aislamiento con curvas histeréticas bilineales o trilineales.

Para edificios de aislamiento de gran-altura, es obligatorio considerar los efectos P-Δ y las vibraciones de modo-más alto.

3, Europa:

Permite un método de linealización equivalente paraestructuras de aislamiento elástico; requiere un análisis de tiempo-historial inelástico paradispositivos inelásticos.

Hace hincapié en el análisis de interacción suelo-estructura (SSI) para sitios de suelo blando.

3.5 Construcción y Mantenimiento

1, Japón:

Exige una inspección del 100% derodamientos de aislamiento(rigidez vertical, rigidez horizontal); La inspección posterior-a un terremoto solo requiere controles visuales.

Requiere marcadoedificios de aislamientopara evitar la obstrucción del desplazamiento de la capa de aislamiento.

2, U.S.:

Requiere inspección-de terceros durante la construcción; Los planes de mantenimiento incluyen controles visuales anuales y pruebas detalladas cada 5 años.

3, Europa:

Especifica requisitos de durabilidad (por ejemplo, los cojinetes de caucho deben resistir el ozono y los ciclos de temperatura); exige registros de mantenimiento durante 30 años.

Recomendación para el diseño deEdificios aislados de baseproporciona un marco integral paradiseño de aislamiento sísmico, con-una cobertura detallada de dispositivos, métodos de análisis y casos prácticos. Para ingenieros de Japón, Estados Unidos y Europa, el libro ofrece:

Información sobre la tecnología de aislamiento japonesa (por ejemplo, aislamiento de largo-período para rascacielos-y sitios de suelo blando).

Una base para comparar y optimizar códigos locales (por ejemplo, integrar el espectro energético de Japón en un diseño basado en el rendimiento-de EE. UU. o Europa).

Orientación para proyectos-transfronterizos, garantizando el cumplimiento de múltiples estándares.

Este libro sigue siendo un recurso vital para avanzarpráctica de aislamiento sísmicoa nivel mundial, uniendo la innovación teórica y la aplicación de la ingeniería.
