Una introducción sobre productos de aislamiento sísmico bajo el Código Internacional de Construcción de 2024 (IBC)
Aquí hay un resumen completo del aislamiento sísmico y los productos de disipación de energía especificados en el Código Internacional de Construcción de 2024 (IBC), estructurado para cumplir con sus requisitos.
I. Introducción a los sistemas de aislamiento sísmico
El IBC 2024 enfatiza la integración de tecnologías avanzadas de aislamiento sísmico para mejorar la resiliencia estructural en zonas de alto riesgo. Los sistemas de aislamiento sísmico, como se define en el Capítulo 16 del Código, están diseñados para desacoplar la superestructura de la base, reduciendo las fuerzas inducidas por el terremoto en un 50-80% en comparación con los diseños convencionales. Los componentes clave incluyen:
1.Rodamientos de goma:

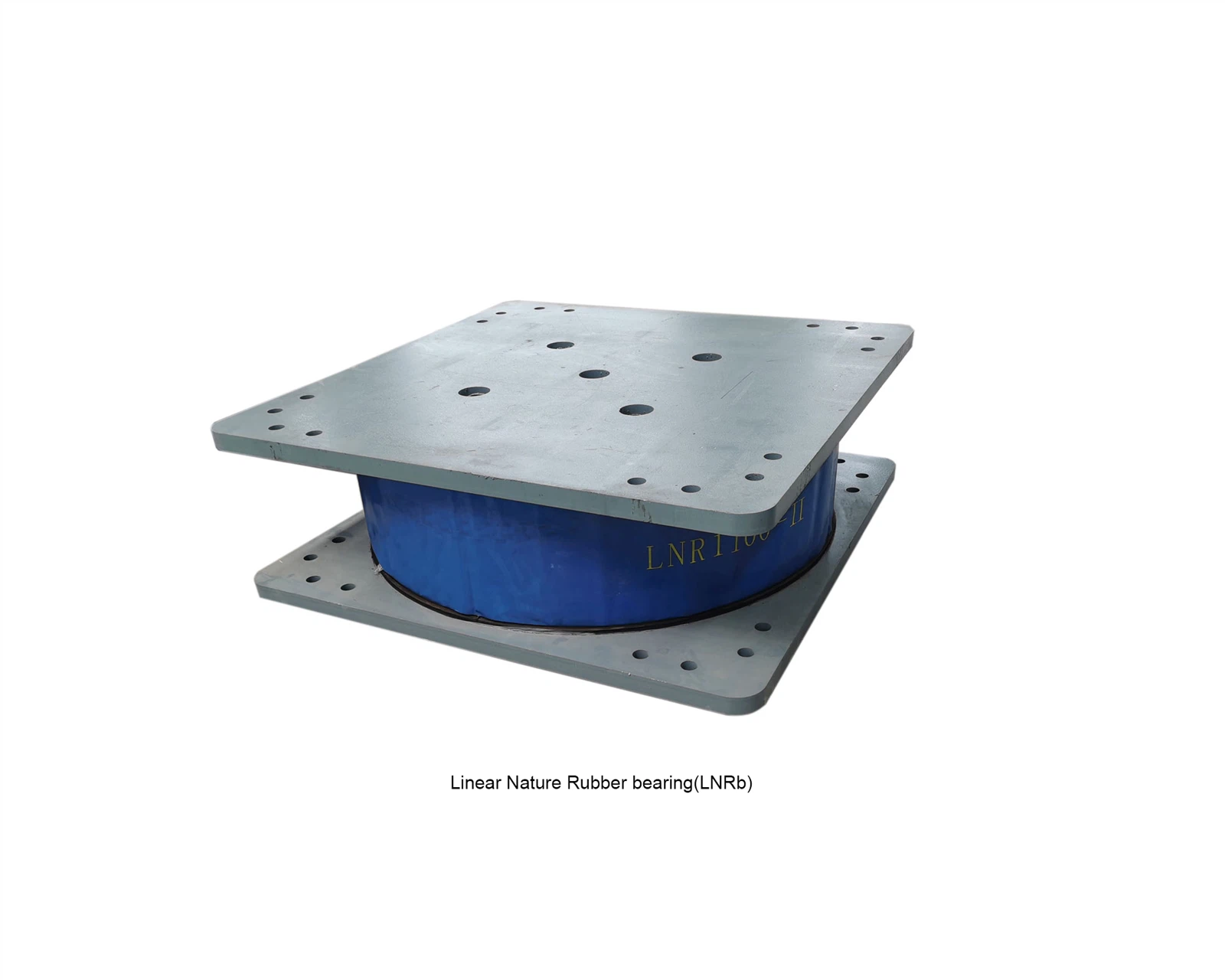

Caucho natural o de alta captura de múltiples capas con placas de acero (por ejemplo, rodamientos de naturaleza lineal LNR)
Rodamientos de péndulo de fricción (FPS) y placas deslizantes recubiertas de teflón
3. Dispositivos de disipación de energía:

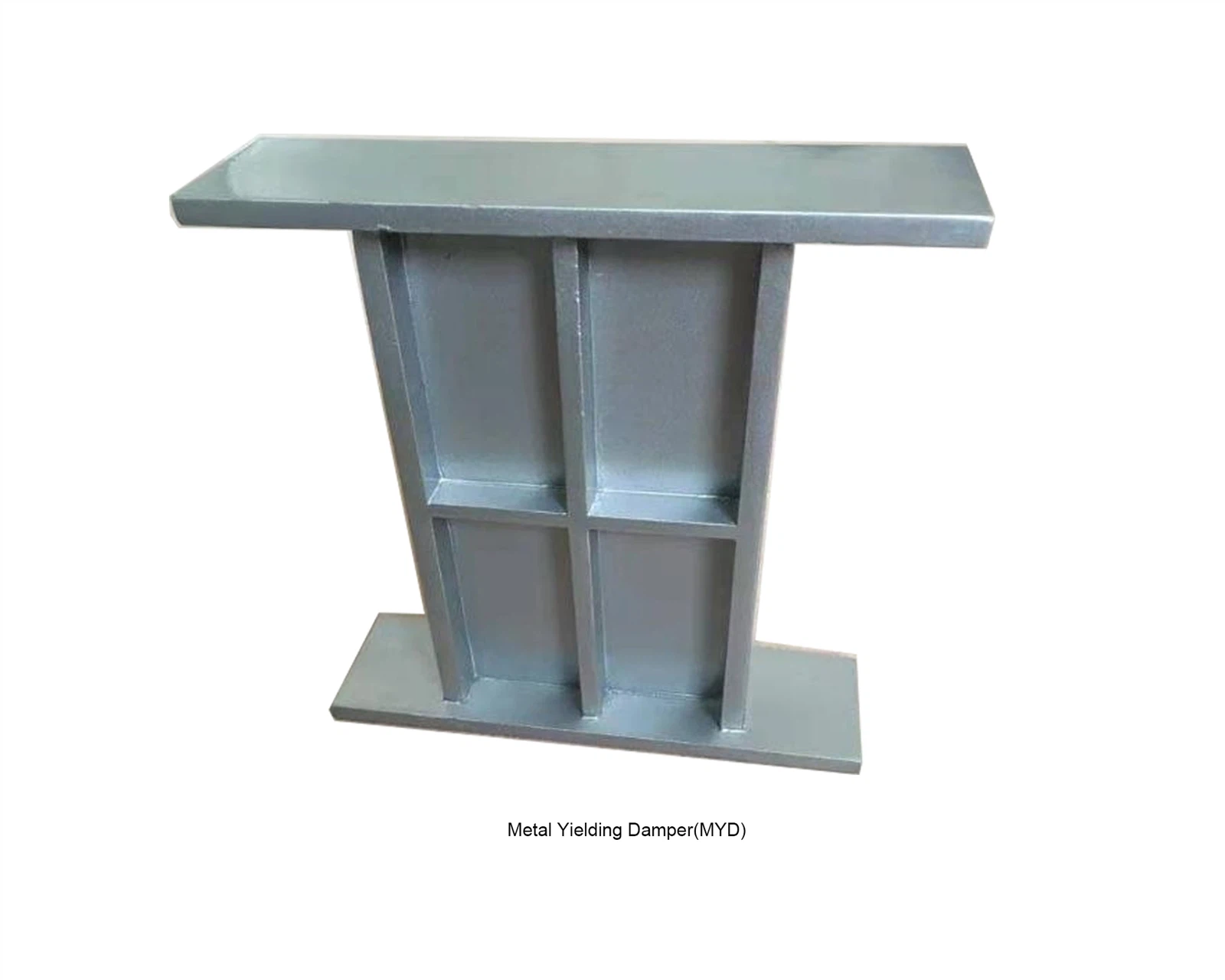

Amortiguadores de fluidos viscosos, amortiguadores viscoelásticos y amortiguadores de rendimiento metálico
II. Clasificación de productos de aislamiento sísmico
2.1 Dispositivos de aislamiento base

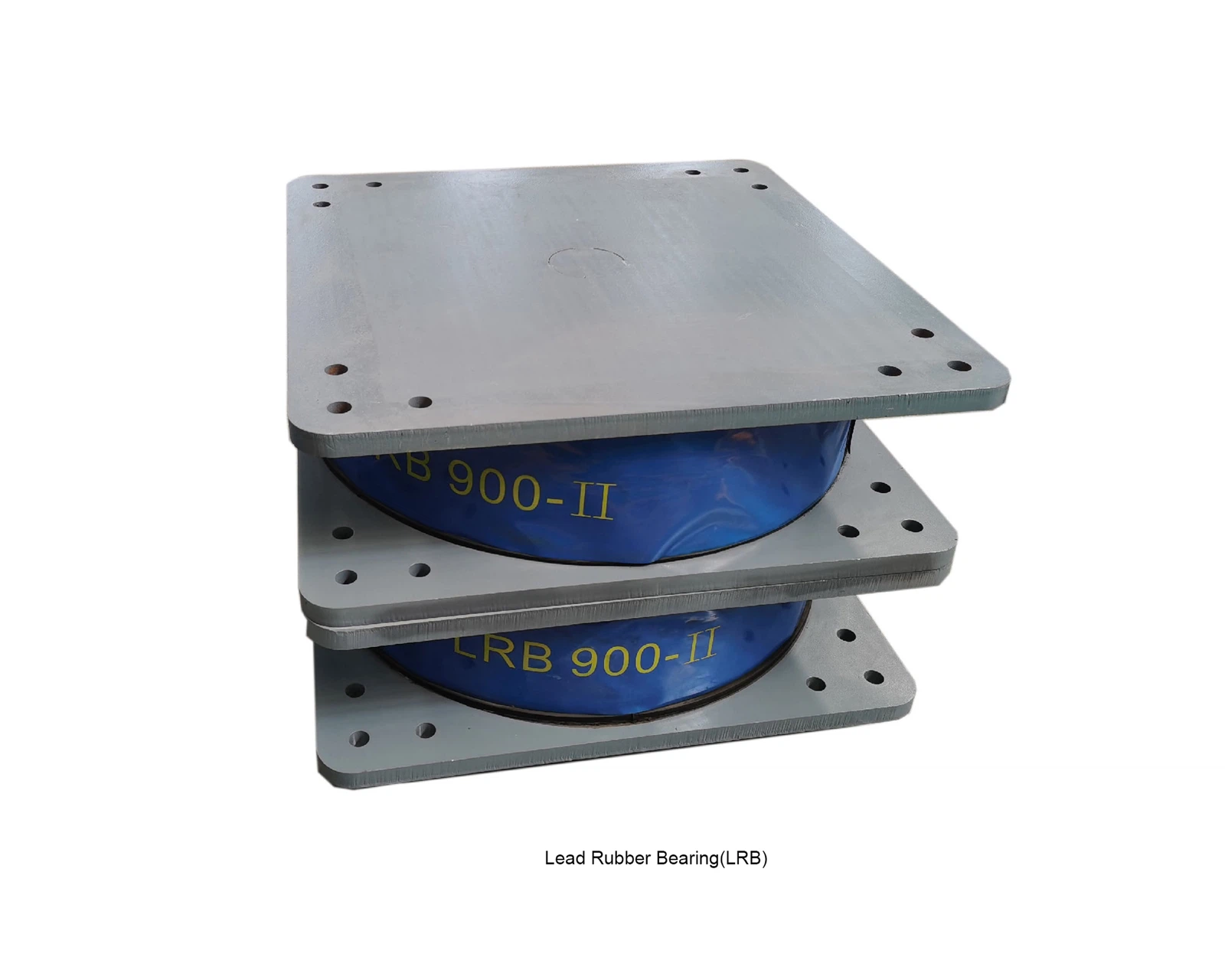

1. Rodamientos de lubinas (LRB)
Consisten en capas alternativas de caucho y acero con un núcleo de plomo central para la disipación de energía. El IBC 2024 exige el cumplimiento de ASTM E2178 para pruebas dinámicas, lo que requiere una capacidad mínima de deformación de corte horizontal del 400%.

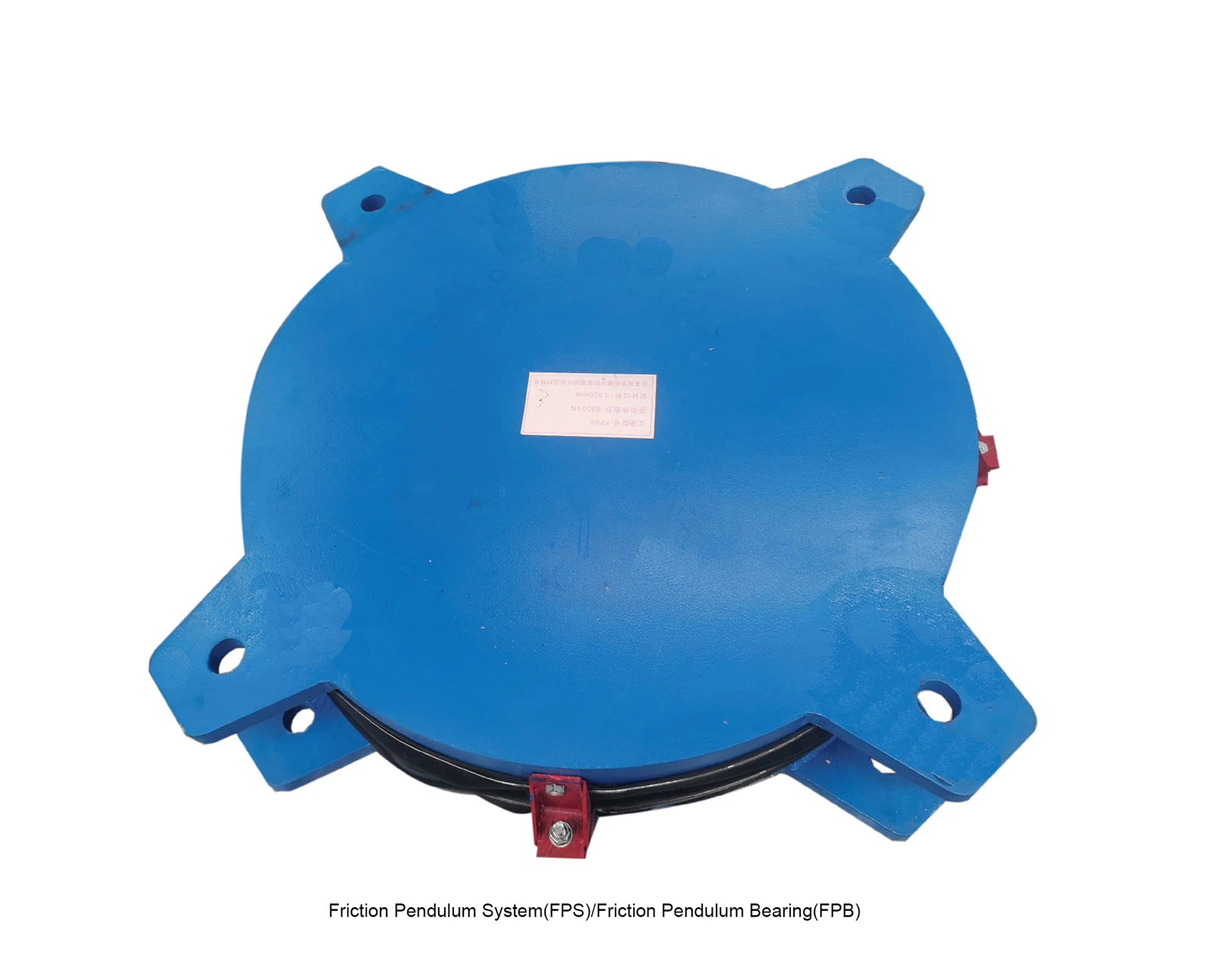

2. Sistemas de péndulo de fricción (FPS)
Utilice superficies deslizantes curvas para convertir el movimiento de traslación en energía rotacional. El código especifica un coeficiente de fricción menor o igual a 0.05 para interfaces recubiertas de teflón y una capacidad de desplazamiento mínimo de 0.5 metros.
2.2 Dispositivos de disipación de energía

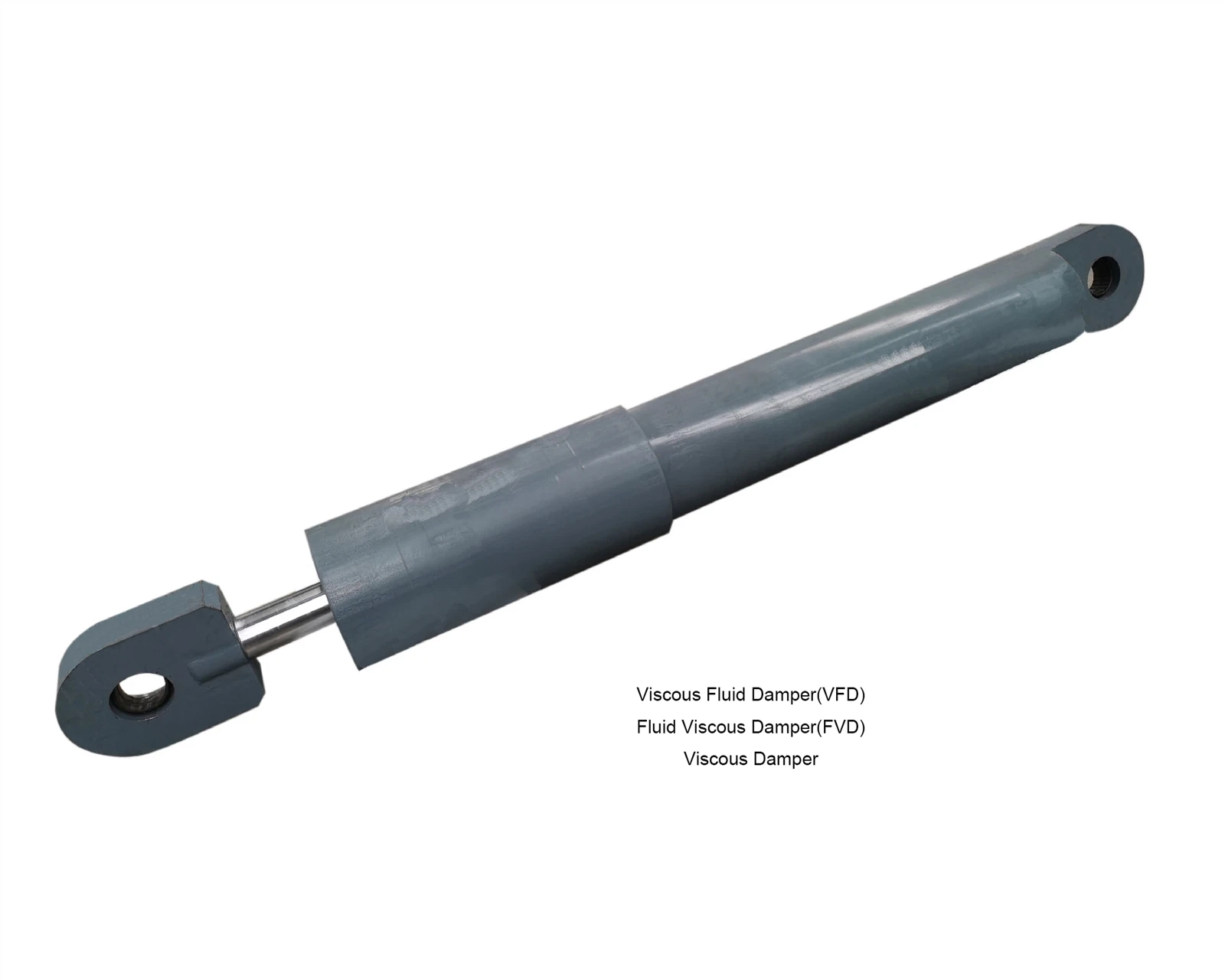

1. Amortiguadores de fluidos viscosos
Dispositivos hidráulicos que convierten la energía cinética en calor. El IBC 2024 requiere el cumplimiento de ASCE 7-22 para la verificación del coeficiente de amortiguación, con una variación de fuerza máxima dependiente de la velocidad de ± 10%.

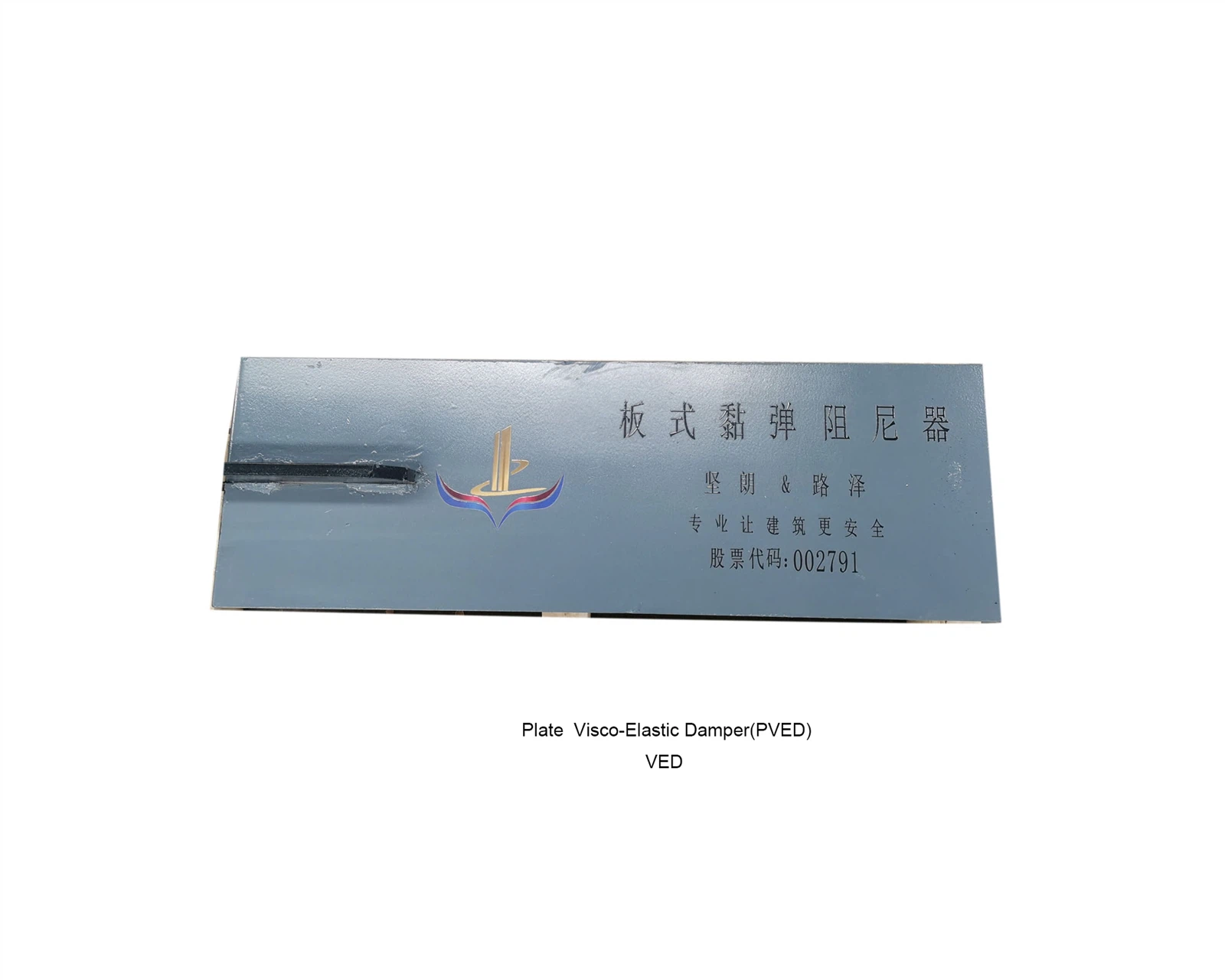

2. Amortiguadores viscoelásticos
Compuesto de materiales de polímero intercalados entre placas de acero. El código exige un factor de pérdida mayor o igual a 0.3 y un rango de temperatura de servicio de -40 grados a +80 grado.
Iii. Requisitos de diseño bajo 2024 IBC
3.1 Integración estructural
1, diseño de capa de aislamiento
El Capítulo 17 especifica que las capas de aislamiento deben estar diseñadas para acomodar el 150% del desplazamiento máximo esperado bajo MCE (máximo considerado terremoto). La relación de rigidez horizontal mínima entre el aislamiento y la superestructura no excederá 0.1.
2, detalles de conexión
Todas las conexiones deben cumplir con AISC 341-16 para la resistencia sísmica, con juntas atornilladas que requieren una precarga mayor o igual que el 70% de la resistencia a la tracción mínima especificada.
3.2 Criterios de rendimiento
1, prueba dinámica
Los dispositivos de aislamiento deben pasar pruebas dinámicas a gran escala según ASTM E1575, lo que demuestra menos o igual a 15% de degradación en rigidez después de 100 ciclos de carga.
2, resistencia al fuego
Los cojinetes de aislamiento ubicados en ensamblajes con calificación de incendios deben lograr una clasificación mínima de resistencia al fuego de 2 horas (UL 263).
IV. Instalación y control de calidad
4.1 Estándares de construcción
1. Tolerancias de nivelación
El IBC 2024 permite una desviación máxima de ± 3 mm en el plano horizontal para los rodamientos de aislamiento, medidos utilizando equipos de nivelación láser.
2. Recintos protectores
Los sistemas de aislamiento en ubicaciones expuestas deben estar protegidos por recintos resistentes a la corrosión (p. Ej., Acero galvanizado con un grosor de recubrimiento mayor o igual a 85 μm).
4.2 Pruebas e inspección
Verificación de campo
Las pruebas posteriores a la instalación incluyen:
1. Prueba de respuesta dinámica utilizando métodos de vibración ambiental
2. Inspección visual de la alineación del rodamiento (menor o igual a la desviación de 2 mm del diseño)
3. Análisis termográfico para detectar daños internos.
V. Estudios de casos
5.1 Torre Landmark Yokohama (Japón)
Este rascacielos de 296 m utiliza 600 rodamientos LRB, reduciendo las fuerzas sísmicas en un 65%. El diseño cumple con los criterios de rendimiento de nivel 3 de IBC 2024, asegurando la continuidad de la ocupación después del terremoto.
5.2 Museo Nacional de China (Beijing)
Empleando un sistema híbrido de rodamientos de FPS y amortiguadores viscosos, esta estructura logró una reducción de aceleración de 0.3 g durante el terremoto de Hebei 2023. El diseño de la capa de aislamiento excedió los requisitos de desplazamiento de IBC en un 20%.
VI. Tecnologías emergentes
El IBC 2024 presenta disposiciones para sistemas de aislamiento inteligente, que incluyen:
1. Amortistas magnetorreológicos (MR): permitidos en la sección 1705.3, que requieren sistemas de control en tiempo real con menos o igual a 5 ms de tiempo de respuesta.
2. Rodamientos de aleación de memoria de forma (SMA): permitido para estructuras especiales, con temperatura de acabado de austenita menor o igual a 30 grados.
Conclusión
El IBC 2024 avanza la resiliencia sísmica a través de requisitos prescriptivos y basados en el rendimiento para los sistemas de aislamiento. El cumplimiento de estos estándares garantiza un rendimiento óptimo al tiempo que equilibra la rentabilidad y la sostenibilidad. Para obtener dibujos técnicos detallados y especificaciones del producto, consulte el documento oficial de IBC 2024 y los estándares referenciados.

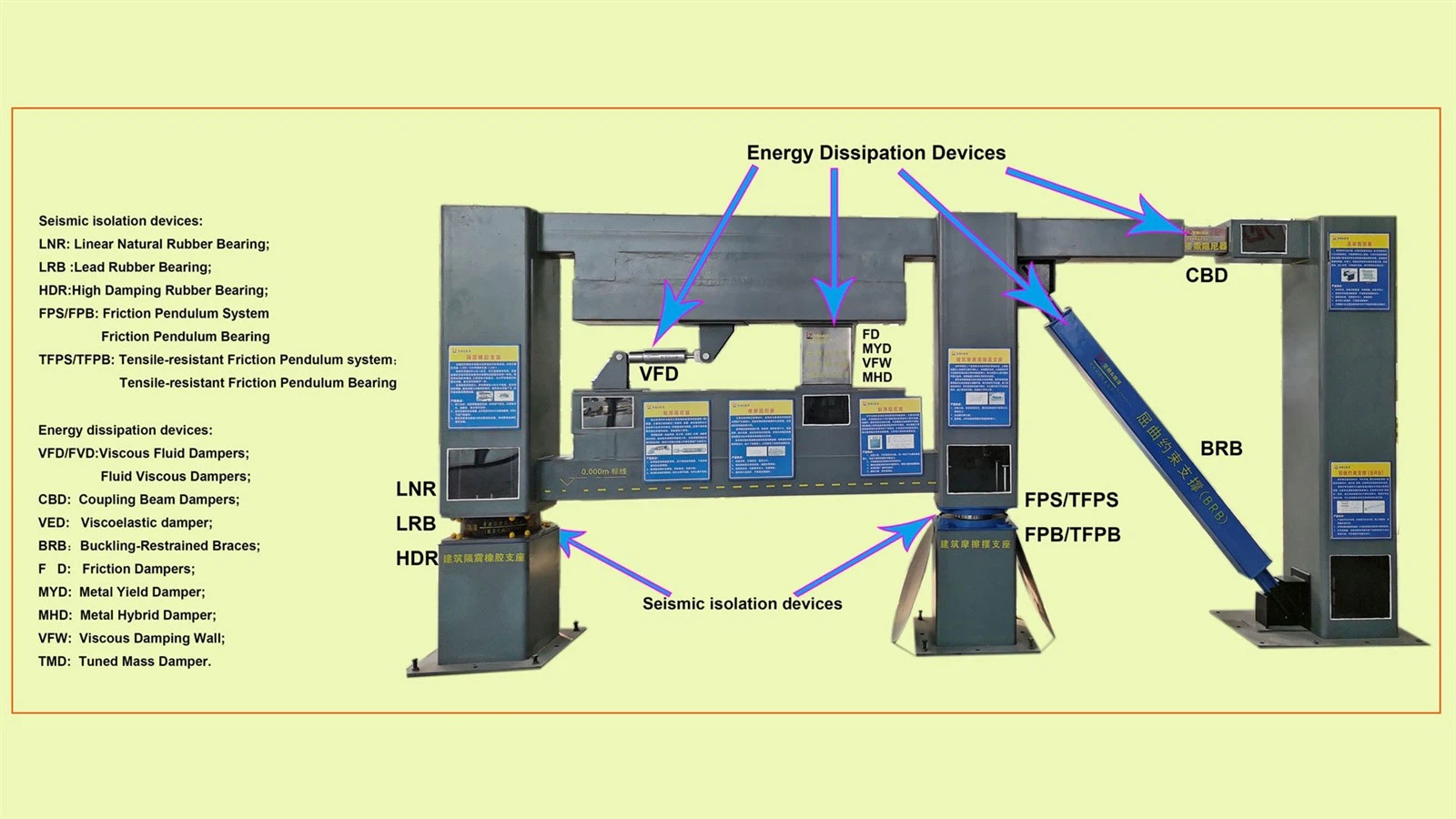

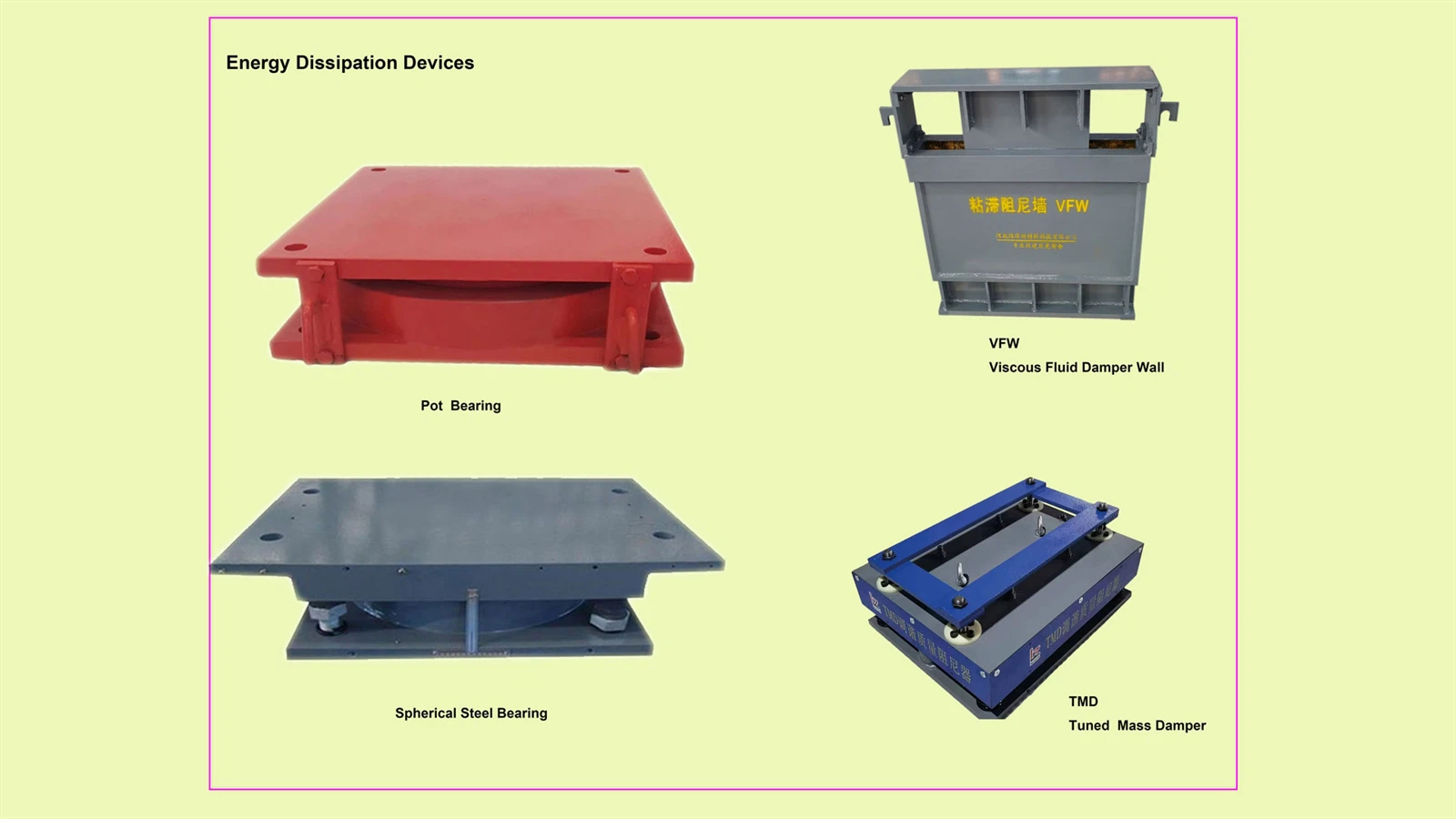

Productos espectáculos de dispositivos de aislamiento sísmico de Luzetech
